Задача:
Создать 3д модель и подготовить конструкторскую документацию (КД) по существующему изделию.
Решение:
С целью ускорения работы по реверс-инжинирингу было использовано 3д сканирование.
Создана 3д модель и КД по существующему изделию.
Разработка конструкторской документации (КД) – это ключевой этап при изготовлении любого изделия, требующий соблюдения многих требований и нормативов. В РФ разработана и принята единая система конструкторской документации (ЕСКД) – комплекс государственных стандартов (ГОСТ), устанавливающих правила по разработке, оформлению и обращению с КД на всех стадиях жизненного цикла изделия.
Конструкторские документы – это комплект графических и текстовых нормативных документов, в основном схем, чертежей и спецификаций, описывающих изделие или оборудование. Практика показывает, что грамотно разработанная документация позволяет узнать всю необходимую информацию о разрабатываемом продукте: его устройство, пределы размеров, способы изготовления и необходимые для этого материалы, виды контроля и особенности эксплуатации. Процесс подготовки конструкторской документации подразумевает определенную систему и начинается с технического задания (ТЗ), в котором описываются основные требования к будущему изделию, условия контроля и приемки, особенности эксплуатации, и только после согласования ТЗ изготовитель может назвать цену и сроки проектирования и изготовления продукта.
Что получает заказчик?
Полный пакет конструкторской документации (по ЕСКД)
Позволяет получить сведения о устройстве изделия и его составной части и содержат необходимые данные для его разработки, изготовления, контроля, эксплуатации, ремонта и утилизации.
Эксплуатационная документация
Позволяет потребителю получить сведения, необходимые для безопасного использования того или иного устройства.
Нормативная документация
Позволяет оптимизировать производство, повысить качество продукции, снизить затраты на работу.
ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ
Позволяет оценить стоимость разработки и согласовать функциональность будущей системы.
АВТОРСКИЙ НАДЗОР
Позволяет реализовывать проект в том виде, в котором он задуман.
Наши работы
Задача:

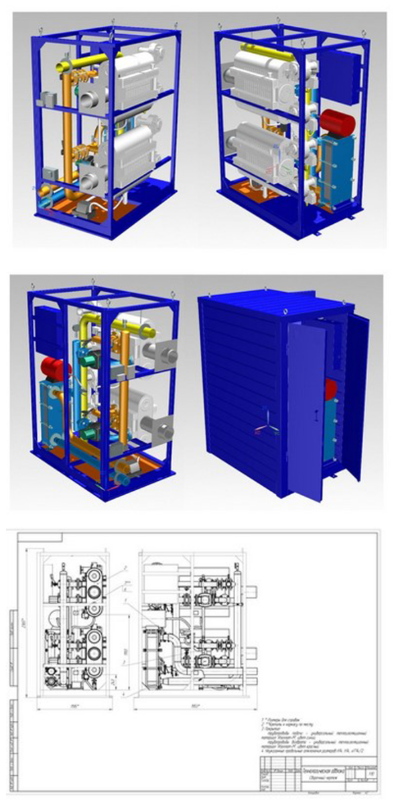

Разработать полный комплект конструкторской документации (КД) по ЕСКД для газовой электростанции.
Решение:
В данной работе было применено 3д-сканирование, которое позволило ускорить работу по реверс-инжинирингу. Были созданы 3д модель и КД по существующему изделию.
Задача:
Подготовить конструкторскую документацию (КД) на ГЛОНАСС GPS-трекер по ЕСКД для газовой электростанции.
Решение:
Устройство состоит из двух плат: вычислителя и платы интерфейсов электростанции. Была разработана КД по данному изделию.
стандарты
Разработка конструкторской документации осуществляется в соответствии с правилами и требованиями государственных стандартов.
Стандарт ГОСТ 2.001-93
Разработан в Российской Федераций. Принят Межгосударственным советом по стандартизации, метрологии и сертификации. Этот стандарт устанавливает назначение, область распространения, классификацию и правила обозначения межгосударственных стандартов, входящих в комплекс стандартов Единой системы конструкторской документации (ЕСКД).
Стандарт ГОСТ 2.103-68
“Единая система конструкторской документации. Стадии разработки”. Настоящий стандарт устанавливает стадии разработки конструкторской документации изделий всех отраслей промышленности и этапы выполнения работ
Стандарт ГОСТ 2.119-2013
“Единая система конструкторской документации. Эскизный проект” (введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N-1794-ст). На основе настоящего стандарта могут быть разработаны стандарты, учитывающие особенности применения стадий разработки конструкторской документации на различных стадиях жизненного цикла изделия.
Ознакомиться с данными документами и уточнить статус Вы можете на информационном сайте Фонда правовых и нормативно-технических документов.
Оформить заказ на проектирование конструкторской документации и узнать стоимость Вы можете через специалистов нашей компании. Для этого заполните форму ниже, мы оперативно свяжемся с Вами для предоставления инженерно-консультационных услуг, в том числе по вопросам необходимых расчетных данных для выполнения Вашей задачи!
